أنواع مضخات الخرسانة والفرق بين البوم والخط
تستخدم مضخة البوم للوصول إلى الأسقف والأدوار العلوية، بينما تستخدم مضخة الخط غالبا للمسافات الأفقية والمواقع الضيقة والعناصر القريبة من الأرض. يعتمد الاختيار على موضع الصب، والمسافة من مكان وقوف الشاحنة، والمساحة المتاحة للمعدات.
يشرح هذا المقال الفرق بين النوعين، ومعنى المقاس المكتوب على مضخة البوم، وطريقة تقدير الوصول الذي يحتاجه الموقع. ويبقى القياس الفعلي للموقع هو المرجع قبل تثبيت الطلب.
هل تحتاج الصبة إلى مضخة؟
يمكن الصب مباشرة من مزراب الخلاطة عندما يكون العنصر على مستوى الأرض وتستطيع الخلاطة الاقتراب منه. ينطبق ذلك على بعض القواعد والميدات والأرضيات والأسوار، ويكون الصب المباشر أبسط وأقل تكلفة عند توفر شروطه.
تحتاج الصبة إلى مضخة عندما يكون العنصر في دور علوي، أو تقف الخلاطة بعيدا عن موضع الصب، أو لا يسمح الموقع بدخولها. وقد تستخدم المضخة أيضا في الصبات الكبيرة للمحافظة على معدل صب مناسب.
حدد طريقة الصب قبل حجز الخلاطات. يحتاج الاختيار إلى معرفة موضع وقوف المعدات وأبعد نقطة ستصل إليها الخرسانة.

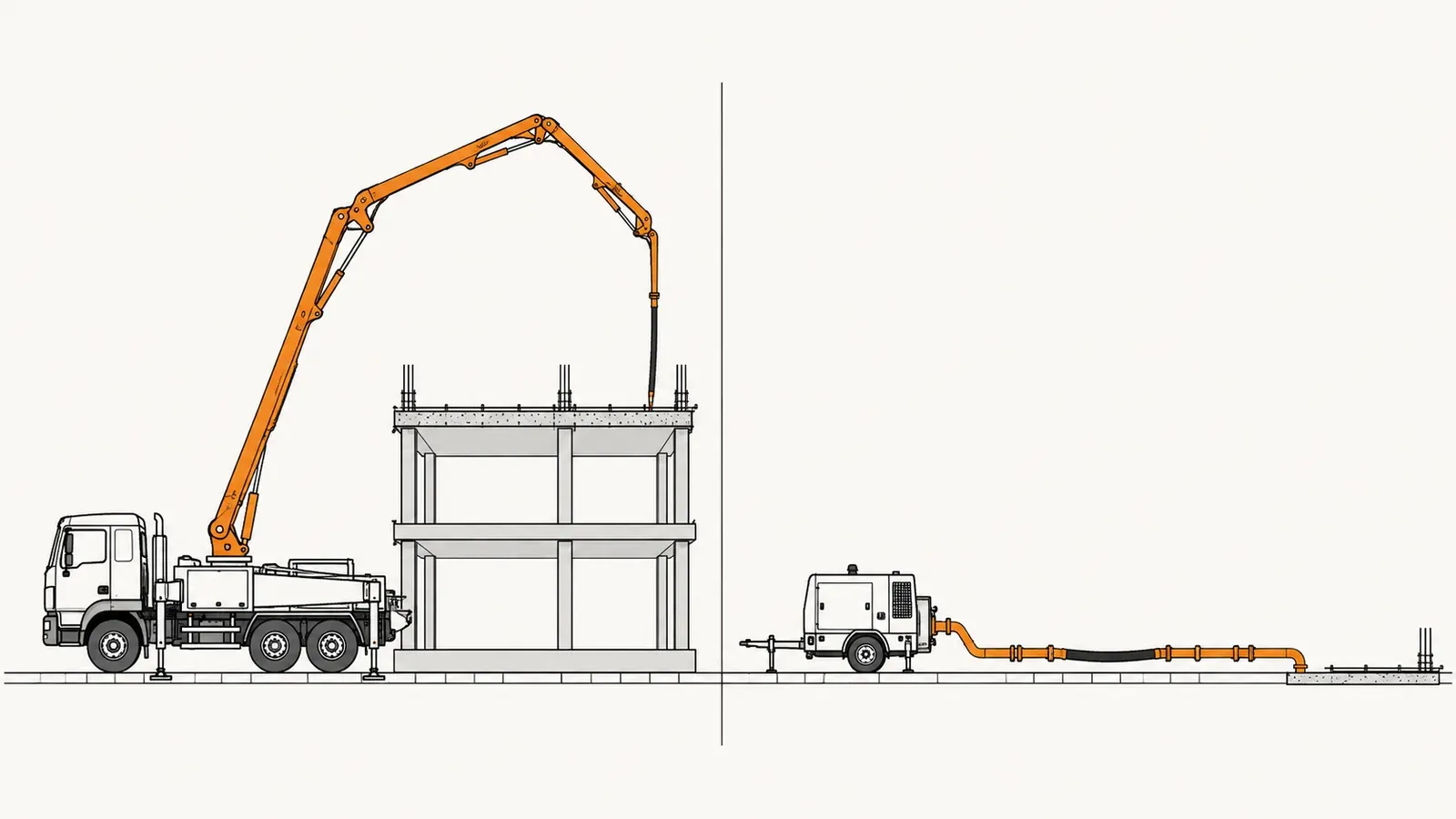

الفرق بين مضخة البوم ومضخة الخط
يوجد نوعان شائعان في الصبات السكنية والتجارية:
مضخة البوم، أو المضخة ذات الذراع: شاحنة تحمل ذراعا مفصليا يفتح فوق الموقع ويوصل الخرسانة إلى موضع الصب. يتراوح إنتاجها بين 80 و180 متر مكعب في الساعة، ويصل الذراع إلى نحو 70 متر في أكبر المقاسات. تستخدم عادة للأسقف والأدوار العلوية والصبات الكبيرة.
مضخة الخط: وحدة تدفع الخرسانة في مواسير وخراطيم تمد على الأرض حتى موضع الصب. يتراوح إنتاجها بين 20 و90 متر مكعب في الساعة، وقد تمتد المواسير إلى نحو 150 متر. تناسب القواعد والأرضيات والممرات والمسابح والمواقع التي لا تتسع لشاحنة ذات ذراع.
يخدم النوعان اتجاهين مختلفين. توفر مضخة البوم الارتفاع وتوزيع الخرسانة فوق الموقع، بينما تصل مواسير مضخة الخط إلى مسافات أفقية أطول من ذراع البوم (تفاصيل مسافات الوصول). لذلك يبدأ الاختيار بتحديد مكان الشاحنة وموضع الصب، وليس بالمقارنة بين قوة المضختين.

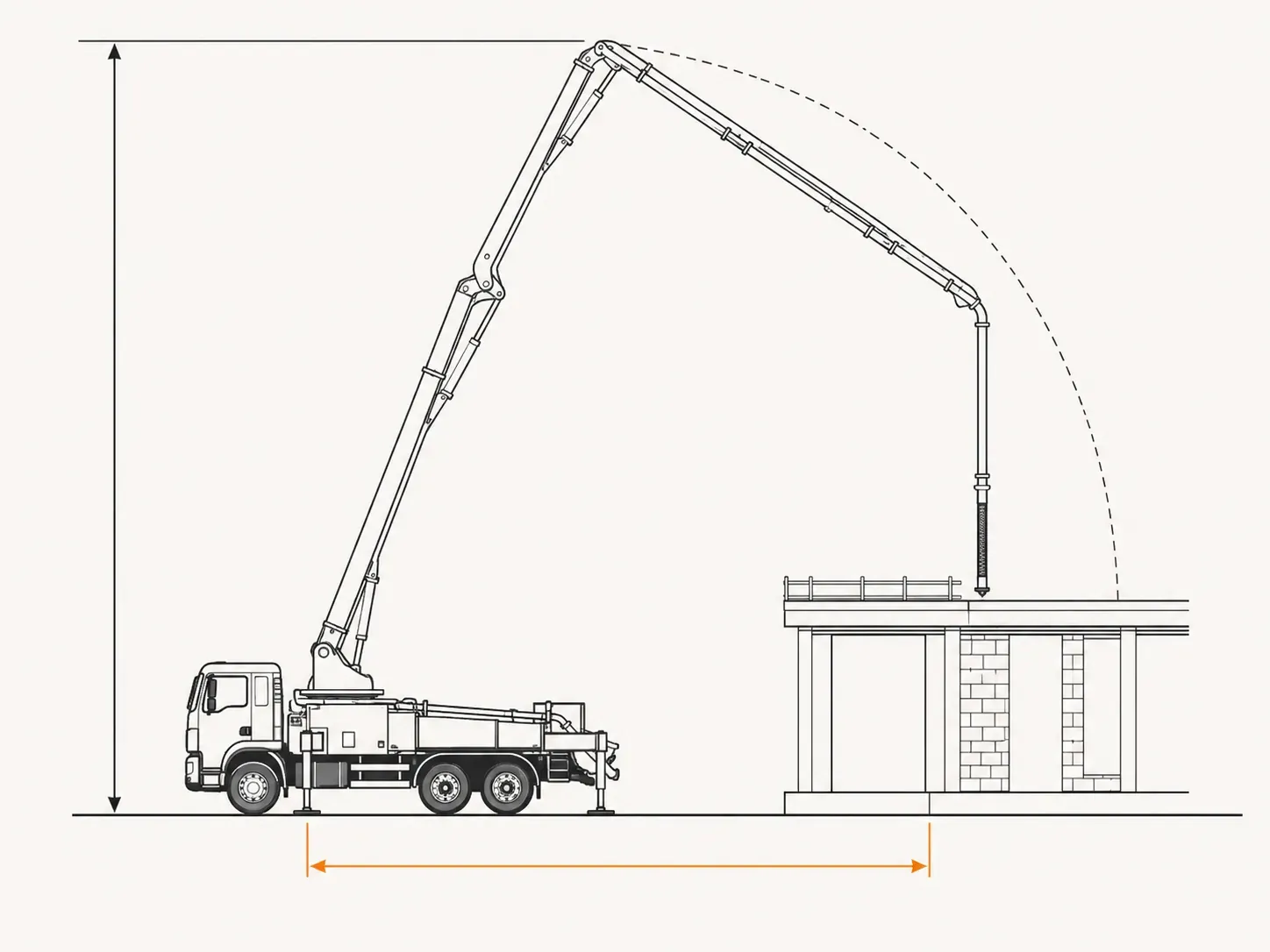

ماذا يعني مقاس مضخة البوم؟
يشير المقاس، مثل 32 متر أو 38 متر أو 47 متر، إلى الوصول الرأسي للذراع. أما الوصول الأفقي أمام الشاحنة فيكون أقل، لأن جزءا من طول الذراع يستخدم في الارتفاع.
تظهر بيانات بعض المصنعين فرقا يقارب أربعة إلى خمسة أمتار بين الوصول الرأسي والأفقي في المقاسات المتداولة. على سبيل المثال، يبلغ الوصول الأفقي لمضخة 22 متر نحو 18.1 متر، ويبلغ في مضخة 63 متر نحو 58.5 متر (بيانات المقاسات والوصول).
يمكن طرح أربعة إلى خمسة أمتار من المقاس للحصول على تقدير أولي للوصول الأفقي. لا يستخدم هذا التقدير لتأكيد المضخة، لأن بيانات الطراز الفعلي ووضع الذراع والعوائق في الموقع قد تغير المسافة المتاحة.
كيف تقدر الوصول المطلوب؟

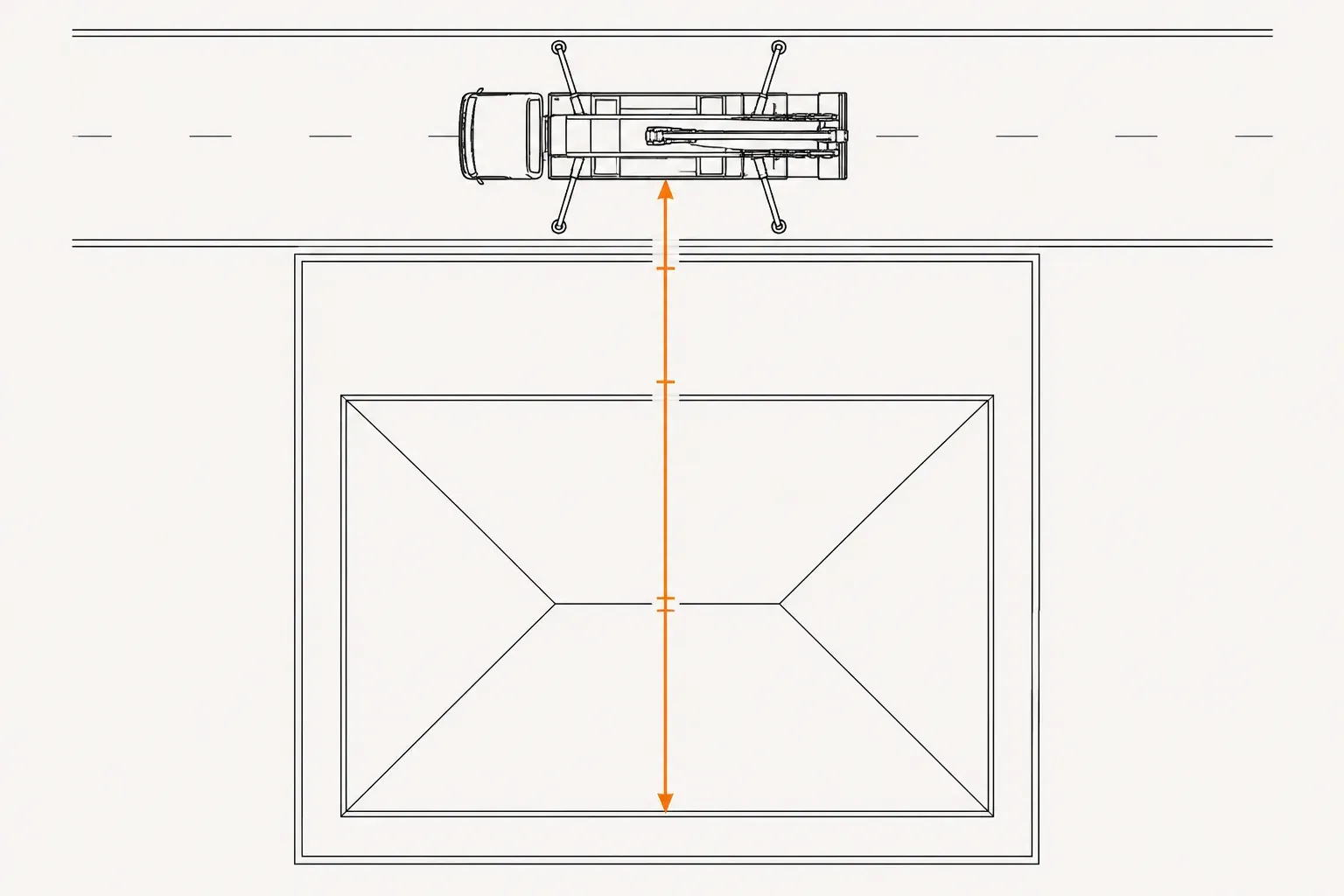

احسب المسافة الأفقية من مكان وقوف الشاحنة إلى أبعد نقطة صب. تتكون عادة من ثلاثة أجزاء:
- المسافة من الشاحنة إلى حد الأرض: تحتاج شاحنة البوم إلى مساحة لفتح الأرجل الهيدروليكية. استخدم موضع الوقوف الفعلي، أو نصف عرض الشارع كتقدير أولي فقط.
- الارتداد الأمامي: المسافة من حد الأرض إلى واجهة المبنى. خذها من رخصة البناء أو المخطط.
- عمق المبنى: المسافة من الواجهة إلى أبعد نقطة ستصب فيها الخرسانة.
تنص اشتراطات المباني السكنية على ارتداد أمامي يساوي خمس عرض الشارع في الحالات التي تغطيها الاشتراطات. فمثلا، يقابل شارع بعرض 15 متر ارتداد يبلغ 3 متر، ويقابل شارع بعرض 20 متر ارتداد يبلغ 4 متر. راجع اشتراطات إنشاء المباني السكنية لدى وزارة البلديات والإسكان، وخذ القيمة النهائية من رخصة المشروع لأن الاشتراط قد يختلف بحسب الحالة.
مثال: تقع فيلا على شارع عرضه 15 متر، وارتدادها الأمامي 3 متر، وعمق المبنى 20 متر. إذا وقفت الشاحنة على بعد 7 متر من حد الأرض، يكون الوصول الأفقي المطلوب 30 متر تقريبا: 7 + 3 + 20. يحتاج هذا القياس الأولي إلى مضخة يزيد مقاسها المعلن على 30 متر، ثم يؤكد المورد الطراز المناسب بعد مراجعة الموقع.
هذا الحساب تقدير مبدئي. يجب فحص عرض الشارع ومكان الوقوف والأسلاك والأشجار والأسوار وقدرة الأرض على حمل أرجل الشاحنة. نراجع تفاصيل الموقع قبل إرسال المضخة ونؤكد المقاس المناسب.
متى تستخدم مضخة الخط؟
تكون مضخة الخط مناسبة في الحالات الآتية:
- الشارع ضيق: لا توجد مساحة كافية لوقوف شاحنة البوم وفتح أرجلها.
- المسافة الأفقية طويلة: يقع موضع الصب في عمق الأرض ولا يصل إليه الذراع.
- الصب داخل المبنى أو في القبو: يمكن تمديد المواسير إلى موضع لا يصل إليه الذراع من أعلى.
- العنصر قريب من الأرض: مثل بعض القواعد والأرضيات والمسابح.
إنتاج مضخة الخط في الساعة أقل عادة، كما يحتاج تمديد المواسير وجمعها إلى وقت وعمل إضافيين. تدخل هذه المدة في خطة الصب.
كيف يؤثر إنتاج المضخة في مدة الصب؟
يتراوح الإنتاج الاسمي لمضخة البوم بين 80 و180 متر مكعب في الساعة، وبين 20 و90 متر مكعب في الساعة لمضخة الخط. تساعد هذه الأرقام على تقدير مدة تشغيل المضخة، لكنها لا تحدد مدة الصبة وحدها.
تعتمد السرعة الفعلية على وصول الخلاطات وحركة الطريق وبعد المصنع واستعداد الموقع. إذا لم تصل الخرسانة بالمعدل المطلوب، تتوقف المضخة عن العمل مهما كانت قدرتها الاسمية. لذلك يبنى جدول الصب على كمية الخرسانة ومعدل وصول الخلاطات وقدرة المضخة معا.
أرسل الكمية المحسوبة عند طلب الخدمة حتى يمكن إعداد الجدول المناسب.
نتائج اختيار مضخة غير مناسبة
قد لا يصل الذراع إلى كامل العنصر، أو قد لا تتسع مساحة الوقوف لشاحنة البوم. في هذه الحالة يتأخر بدء الصب إلى أن تتوفر مضخة مناسبة أو يتغير ترتيب الموقع.
إذا بدأ الصب قبل التأكد من الوصول، فقد يتوقف العمل وينتج عنه فاصل صب غير مخطط. يمكن تقليل هذا الاحتمال بقياس المسافة، وفحص مكان الوقوف، وتأكيد نوع المضخة قبل حجز الخلاطات.
تجهيز الموقع والخلطة
جهز مساحة مستوية ومتماسكة لأرجل المضخة، واترك مكان الوقوف خاليا من السيارات. تحقق أيضا من عدم وجود أسلاك أو عوائق في مسار الذراع.
يجب أن تكون الخلطة مناسبة للضخ. يذكر مرجع هندسي عن مشكلات الصب بالمضخة أن أقصى مقاس للركام الخشن هو 20 مم، ويفضل من 10 إلى 14 مم للمسافات الطويلة. ويجب ألا يقل قطر الماسورة عن ثلاثة أضعاف أكبر مقاس للركام، وأن تكون نسبة الماء إلى الأسمنت بين 0.50 و0.65. وتشحم الماسورة في البداية بمونة أسمنتية بلا ركام خشن لتقليل احتمال الانسداد.
قد يدل الارتفاع المفاجئ في مقياس الضغط على انسداد الماسورة. يتولى مشغل المضخة التعامل مع الضغط وتنظيف الخط، لكن اختيار الخلطة المناسبة يقلل احتمال المشكلة. لهذا نطلب الجهد وطبيعة العنصر وتفاصيل الموقع قبل الحجز.
تجد الدرجات المتاحة وخطوات الطلب في صفحة الخرسانة الجاهزة في جدة.
الأسئلة الشائعة
- هل كل صبة تحتاج مضخة؟
- لا. يمكن الصب مباشرة من الخلاطة عندما يكون العنصر على مستوى الأرض وتستطيع الخلاطة الاقتراب منه. تستخدم المضخة للأسقف والأدوار العلوية، والمواقع التي تبعد فيها الخلاطة عن موضع الصب، وبعض الصبات الكبيرة.
- ما الفرق بين مضخة البوم ومضخة الخط؟
- تحمل مضخة البوم ذراعا مفصليا يرفع الخرسانة إلى الأسقف والأدوار العلوية. أما مضخة الخط فتدفع الخرسانة في مواسير تمد على الأرض، وتناسب المواقع الضيقة والمسافات الأفقية الطويلة والعناصر القريبة من الأرض.
- هل تصل مضخة 32 متر إلى 32 متر أمام الشاحنة؟
- لا يصل الذراع عادة إلى المسافة نفسها أفقيا. يشير المقاس إلى الوصول الرأسي، ويكون الوصول الأفقي أقل بنحو أربعة إلى خمسة أمتار في كثير من المقاسات المتداولة. راجع بيانات الطراز الفعلي قبل تأكيد المضخة.
- ما المضخة المناسبة لصب سقف فيلا؟
- احسب المسافة من موضع وقوف الشاحنة إلى حد الأرض، ثم أضف الارتداد الأمامي وعمق المبنى إلى أبعد نقطة صب. هذا تقدير أولي، ويؤكد المورد المقاس بعد مراجعة عرض الشارع والعوائق ومساحة فتح الأرجل.
- ماذا يحدث إذا انسدت ماسورة المضخة أثناء الصب؟
- يتوقف خروج الخرسانة وقد يرتفع الضغط في الخط. يوقف المشغل الضخ وينظف الماسورة قبل استئناف العمل. يقل احتمال الانسداد عند استخدام خلطة قابلة للضخ، ومقاس ركام مناسب، وقطر ماسورة يتوافق معه.
